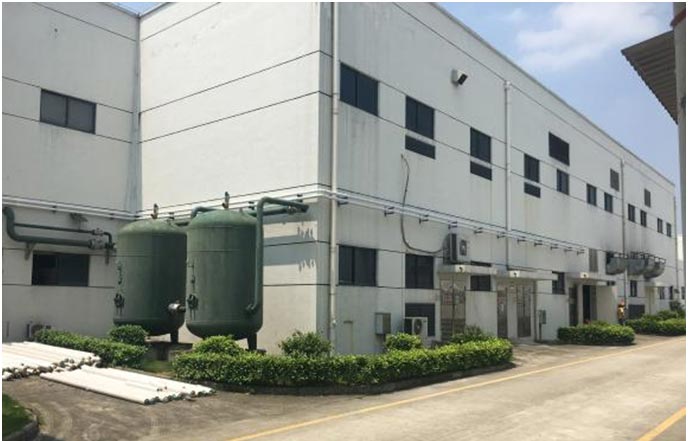

广东海信电子有限公司

时间:2022-02-18 16:18:33


客户现有空压机运行及其他情况:

     ⑴. 两台132kw、一台75kw,空压机大量电能转化为高温废热通过散热器排放,空压机24小时运行;另有一台250kw暂时停用;

     ⑵.空压机正常使用2台,开2备1,两台132KW或一台132KW和75KW;

空压机余热利用数据分析

1、空压机可回收热量计算

空压机电机额定功率

数量

合计功率

热量转换

废热可回收效率

空压机加载率

空压机可回收的总热量

空压机可回收总功率

kw/h

kw/h

kcal/kw



kcal/h

kw/h

132

1

132

860

55%

70%

43705

51

75

1

75

860

55%

70%

24833

29

  2. 空压机余热产水量计算

  此余热回收系统同时回收空压机油和空气的余热,达到55℃以上的水温,热水产量计算如下表(以进水温度15℃,出水温度55℃计算):

可回收废热总热量(kcal/h)

进水温度   (℃)

出水温度(℃)

加热温差   (℃)

空压机工作时间(h/天)

利用废热产水量(T/h)

利用废热总产水量(T/天)

68538

15

55

40

24

1.71

41

空压机余热产RO水到达55℃,每天可产41吨,可满足锅炉的补水水量要求。




锅炉补水的加热过程

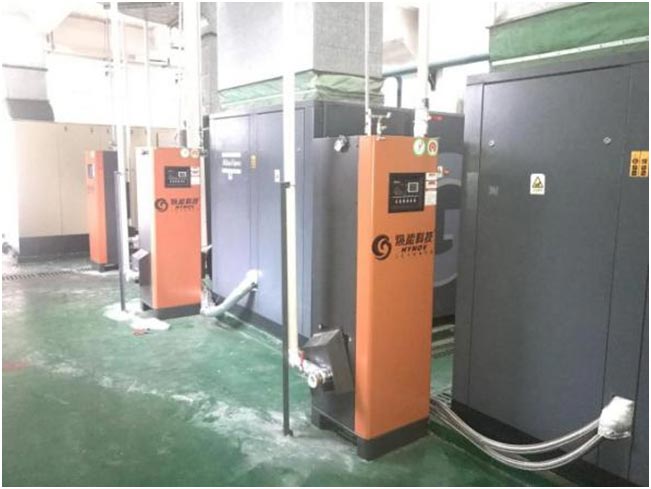

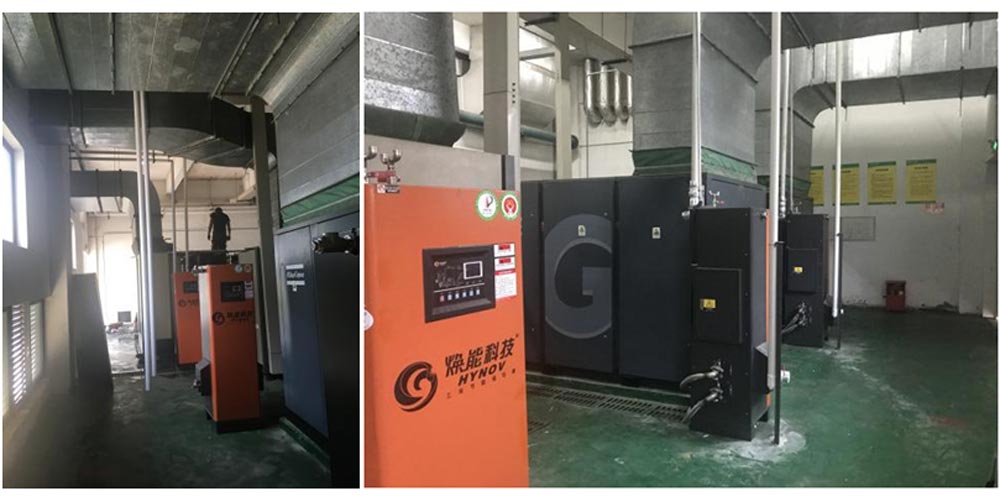

⑴.空压机余热回收系统安装在空压机傍,通过油-水之间的换热,将空压机的余热转化为热水的热量,并作为板式换热器的热端传递;

⑵.换热器安装在空压机房里,利用空压机余热回收系统转换出来的热水热量,将冷水箱的纯化水循环加热,温度可达到55℃以上。当冷水箱的水量不足时,通过纯化水水管进行补水,从而确保冷水水箱的水量正常。

⑶.热水水箱通过锅炉尾气换热器循环将热水进一步加热,温度可达到75-80℃。

⑷.冷水水箱和热水水箱均设有水位传感器和液压浮球阀等,确保锅炉补水正常。

实际节能改造效益分析

水量

(T/天)

进水温度

(℃)

出水温度

(℃)

温差

(℃)

燃料名称

热值(kcal/kg)

热效率

单价

单位

日节约费用(元)

年节约费用(万元)330天

40

50

75

25

天然气

8500

80%

4.5

元/m³

661.7

21.83



总结:工程改造后节能21.83/年,预计投资回报期14个月。
